چگونه با باتري معمولي يك شارژر يو‌اس‌بي بسازيم؟ ۱۳۹۱/۱۰/۲۳

ارسال به :

چگونه با باتري معمولي يك شارژر يو‌اس‌بي بسازيم؟

هيچ عاملي نمي‌تواند به اندازه كاهش ناگهاني شارژ يك وسيله همراه مهم آن هم در يك لحظه ضروري و حياتي، ناراحت كننده و اعصاب‌خردكن باشد، زيرا ممكن است در بسياري از مكان‌ها دسترسي به شارژر و پريز برق غيرممكن باشد. اما خوشبختانه اين امكان وجود دارد كه يك شارژر اضطراري يو‌اس‌بي با استفاده از باتري معمولي بسازيم كه بتواند از بسياري از وسايل همراه كه درگاه اتصال ميني‌يو‌اس‌بي دارند، پشتيباني كند.
ما در اينجا وسائل لازم و مراحل ساخت اين شارژر را براي شما شرح مي‌دهيم.
قطعات لازم
1ـ اتصال دگمه‌اي براي باتري 9ولت
2ـ يك تنظيم كننده(رگولاتور) ولتاژ +5V
3ـ يك پايانه مادگي اتصال يواس‌بي
4ـ يك باتري كتابي 9ولت
5ـ سيم مسي روپوش‌دار
6ـ وسائل لحيم‌كاري
7ـ يك جعبه دردار كوچك پلاستيكي
مراحل كار

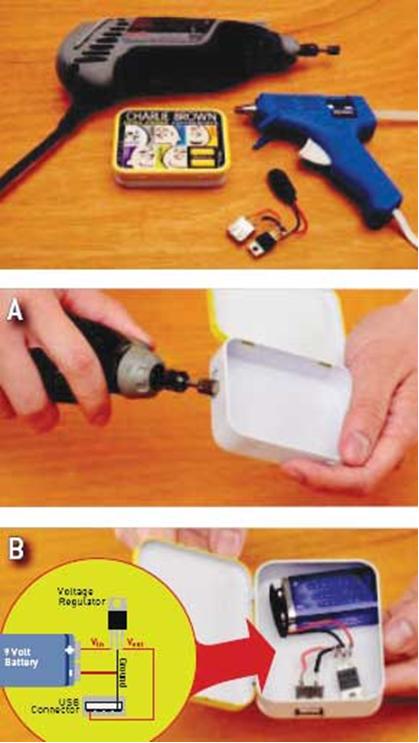

الف) آماده كردن بدنه:براي شروع كار بايد جاي پايانه يواس‌بي را روي بدنه جعبه پلاستيكي در بياوريد (تصويرA). براي اين كار از يك دريل يا يك سنگ فرز دستي كوچك استفاده كنيد. دقت كنيد كه جاي مادگي يواس‌بي را دقيقا اندازه درآوريد؛ نه كوچكتر و نه بزرگتر.

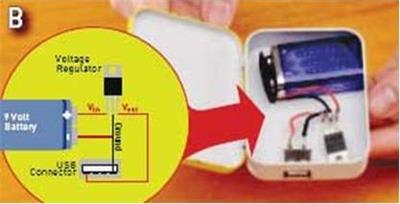

ب) ساخت مدار:در گام بعدي بايد مدار الكترونيكي ساده منبع تغذيه را براي شارژ لوازم يواس‌بي سرهم كنيد ( كه تقريبا نياز به 5ولت برق دارد). سيم قرمز را از قطب مثبت باتري به پين Vinروي رگولاتور ولتاژ لحيم كرده و پس از آن پين Voutرگولاتور را به پين 5+ پايانه مادگي اتصال يواس‌بي لحيم كنيد. همچنين عمل لحيم‌كاري بايد براي اتصال پين Groundرگولاتور به پين همنام آن روي پايانه اتصال يواس‌بي انجام شود. همه قطعات را مطابق با تصوير Bلحيم‌كاري كنيد.
مرحله تكميلي
پس از اتمام لحيم‌كاري همه اتصالات، سيم‌ها و قطعات را با چسب برق به‌خوبي عايق‌بندي كرده و براي تميزي بيشتر كار و جدا نگه‌داشتن قطعات از هم و ثابت كردن آنها در داخل بدنه جعبه پلاستيكي، برش‌هاي نازكي از ورق پلاستيكي كه آنها را به اندازه قطعه‌ها به زاويه 90درجه و به شكل حرف uUانگليسي خم كرده‌ايد استفاده كنيد. براي خم‌كردن ورق‌هاي كوچك پلاستيكي آن‌ها را گرم كنيد و شكل دهيد و براي چسباندن آنها در جاي خود روي بدنه داخلي جعبه پلاستيكي چسب تفنگي به‌كار ببريد. خوب سرانجام شارژر باتري يواس‌بي اضطراري شما آماده استفاده است و ديگر لزومي ندارد تا نگران تمام شدن شارژ لوازم ضروري همراه در مواقع حياتي و نيمه راه انجام كارهاي مهم باشيد.
