پروژه کنترل مخازن ذخیره آب در یک کارخانه ۱۳۹۱/۱۰/۲۱

ارسال به :

پروژه کنترل مخازن ذخیره آب در یک کارخانه :

این پروژه را یکی از کاربران گرامی برایمان ارسال نموده اند که متاسفانه فرم کاربری خود را تکمیل نکرده و حتی نام خود را نیز مشخص ننموده اند ، با تشکر از این کار بر گرامی و درخواست تکمیل فرم کاربری ، تا این مطلب بنام ایشان اصلاح شود.

پروژه ای کاربردی و صنعتی برای استفاده کاربران ، برنامه این پروژه در فایل پیوست می باشد ( تنظیم زبان یادتان نرود )

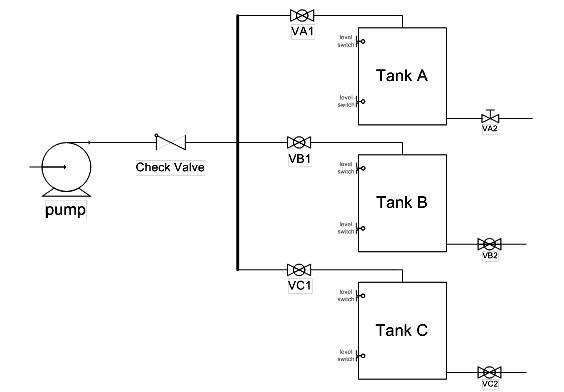

در یک کارخانه از یک پمپ برای ارسال آب به سه مخزن A، B، و Cاستفاده می‌شود. هر مخزن دارای یک شیر ورودی، یک شیر خروجی و دو سوئیچ سطح ( Level Switch) می‌باشند که پر و خالی بودن آن را نشان می‌دهد.

مخزن Aجهت نگهداری و تامین آب مصارف عمومی کارخانه مورد استفاده قرار می‌گیرد. بنابراین میزان مصرف آب از این مخزن الگوی مشخصی ندارد. زمانی که سطح آب پایین‌تر از سنسور سطح پایین قرار گیرد می‌بایست عملیات پر کردن این مخزن آغاز گردد.

مخزن Bجهت شستشوی یکی از دستگاه‌های کارخانه مورد استفاده قرار می‌گیرد. این دستگاه با وصل کردن یک رله (RB1) شروع کار خود و نیاز به شستشو را اعلام می‌نماید. این سوئیچ تا پایان کار دستگاه وصل باقی می‌ماند. در این وضعیت، شیر خروجی VB2می‌بایست به مدت 10 دقیقه باز بماند تا آب مخزن جهت شستشو به صورت کامل مورد استفاده قرار گیرد. پس از اتمام 10 دقیقه، می‌بایست شیر بسته شود و مخزن می‌بایست مجددا توسط پمپ بر از آب گردد. در لحظه‌ای که نیاز به شستشو توسط دستگاه ارسال می‌گردد اگر مخزن پر آب نباشد می‌بایست ابتدا پر آب گردد و سپس شیر VB2باز شود. همچنین مادامی‌که نیاز به شستشو وجود دارد، شستشو می‌بایست هر دو ساعت یک بار انجام شود (یعنی هر دو ساعت یک بار VB2باز شده و آب مخزن جهت شستشو مورد استفاده قرار گیرد). پر شدن مخزن در کندترین حالت (در صورتیکه هر سه شیر VA1، VB1، و VC1هم باز باشند) یک ساعت و نیم طول می کشد.

مخزن Cجهت انتقال حجم مشخصی آب به دو تانک 1 و 2 در دستگاه دیگری مورد استفاده قرار می‌گیرد به طوری که فاصله تانکهای 1 و 2 از سایر تانکها دور است. تانک 1 نیاز به سه برابر و تانک 2 نیاز به هفت برابر مخزن Cدارند. در این دستگاه دو رله تعبیه شده است که رله اول (RC1) نیاز تانک‌ها به آب را با یک لحظه وصل شدن اعلام می‌کند و رله دوم (RC2)تانک مورد نظر را مشخص می‌کند به این صورت که اگر این رله قطع بود پر کردن تانک 1 و اگر وصل بود پر کردن تانک 2 مد نظر است.

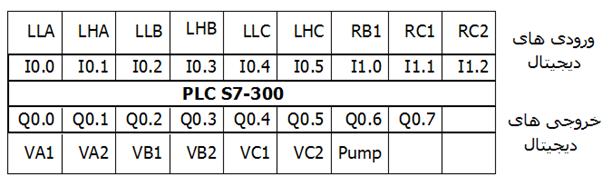

1 - برنامه کنترل این سیستم را برای اجرا توسط PLCبنویسید.
2 - در مخزن Aمحل سوئیچ سطح پایین را چگونه تعیین می‌کنید و چرا؟ (اگر برای تعیین محل سنسور نیاز به اطلاعاتی دارید ذکر کنید)
3 - در چه وضعیتی مطمئناً در کار سوئیچ های سطح اختلال به وجود آمده است و نیاز به بررسی وجود دارد؟
4 - اگر سرریز شدن آب مخازن مشکلات جدی ایجاد کند تا حدی که مجبور باشیم سریعاً پمپ را خاموش کنیم، چه راه حل هایی (سخت افزاری و نرم افزاری) برای پیش‌گیری از سرریز شدن آب پیشنهاد می‌کنید؟
5 - اگر بنا باشد که از خروجی Normally Open(N.O.) یا Normally Close(N.C.) سوئیچ های سطح انتخاب شود با توجه به بخش قبل کدام را انتخاب می‌کنید؟
6 - فرض کنید که از پمپ گران قیمتی در این سیستم استفاده شده باشد و نیاز باشد تا حد امکان از آسیب رسیدن به پمپ جلوگیری شود. یکی از شرایطی که موجب آسیب رسیدن به پمپ می شود آن است که مسیر آب بعد پمپ به هر دلیلی مسدود شود و پمپ همچنان روشن بماند (برای مثال هنگامی که به علت خرابی شیرها فرمان باز شدن شیرها اجرا نشود و سه شیر VA1، VB1، و VC1همزمان بسته بمانند). پیشنهاد می‌کنید چه امکاناتی برای حفاظت پمپ به سیستم اضافه شود؟
7 - مدار الکتریکی سیم کشی ورودیها و خروجیها به PLCرا طرح کنید.
8 - ماژول‌های انتخابی خود را بیان کنید
