کنترل خانه ( خانه هوشمند ) به وسیله ی plc ۱۳۹۱/۱۰/۵

ارسال به :

کنترل خانه ( خانه هوشمند ) به وسیله ی plc
پروژه ای کاربردی برای استفاده علاقمندان
با تشکر فراوان از آقای مهندس شهیوند بابت ارسال این پروژه و آرزوی توفیق برای ایشان و امیدوار به گسترش همکاری
کاربران گرامی میتوانند نقطه نظرات خود را ارسال نمایند.
مقدمه:
باتوجه به پیشرفت عمل و تکنولوژی و پیش آمدن بحث های همچون بهینه سازی مصرف انرژی ،کنترل اتوماتیک سیستم امنیتی ،
ضد حریق و کنترل روشنایی در مجتمع های مسکونی و یا خانه های امروزی احساس می شود که در این پروژه قصد داریم به
صورت نمونه این پارامتر هارا به وسیله ی plcکنترل کنیم.
شرح پروژه:
این پروژه از چهار بخش اصلی تشکیل شده که جداگانه و به صورت موازی کار کنترل خانه را انجام می دهند که به شرح زیر می باشند.
بخش امنیت:
این قسمت وظیفه ی اطفای حریق و هشدارو سیستم دزگیر را بر عهده دارد که به این صورت عمل می کند اگر این سیستم فعال باشد
در صورتی که هر یک از سنسور های ان تحریک شوند زنگ هشدار به صدا در می آید و در صورت لزوم عمل خاصی را انجام می دهد.
بخش تهویه و سرمایش گرمایش:
همانگو نه که از اسم این بخش پیداست این بخش وظیفه ی کنترل دما را بر عهده دارد که با توجه به دما سه عمل سر مایش،گرمایش و یا تهویه را انجام می دهد.
بخش رو شنایی:
این قسمت با توجه به نور محیط نور داخل خانه را در صورت تشخیص عبور و مرور تنظیم می کند.
بخش کنترل افزایش بار :
در صورت افزایش بار و کشیدن بار زیا د از شبکه ی برق شهر این سیستم فعال شده و برق خانه را قطع می کند.
نکته:این خانه به صورت پیشفرض 4 اتاق دارد.که اعمال کنترل بر این چهار اتاق اعمال می شود.

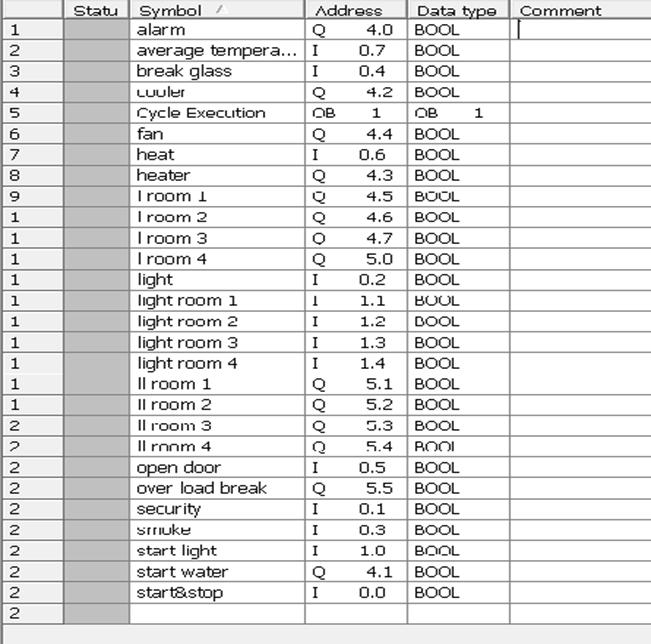

حال به شرح جداگانه هر Networkاز بر نامه می پردازیم:

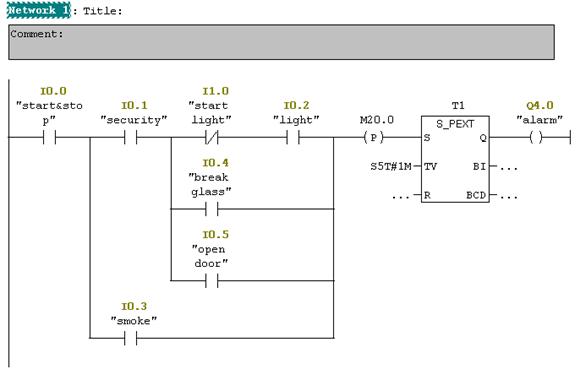

Network1:
این Networkقسمت امنیتی را تشکیل می دهد در صورت زدن استارت و فعال بودن سیستم به وسیله ی i0.1در صورتی که شیشه ای شکسته شود
لامپی روشن شود دودی تشخیص داده شود ،دری باز شود سیستم آلارم را به صدا در می آورد و تا مدت زمان تعیین شده روشن می ماند.و به صورت
پیشفرض برق تمام قسمت های دیگر را از کار میاندازد.

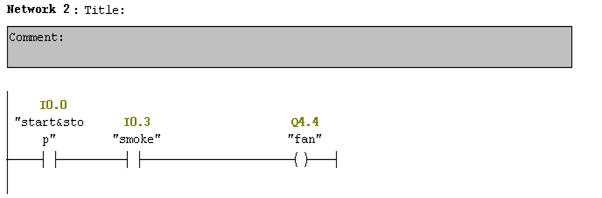

Network 2
در صورتی که سنسور دود فعال شود این Networkتهویه را راه اندازی می کند.

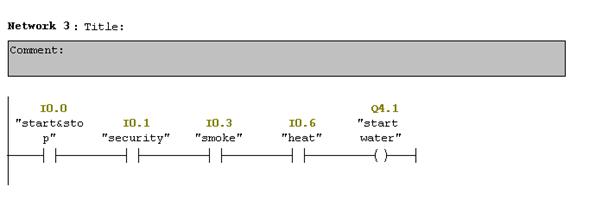

Network3 :
در صورتی که سنسور دود فعال شده و سنسور حرارت ،حرارتی را تشخیص دهد سیستم اطفای حریق روشن می شود.

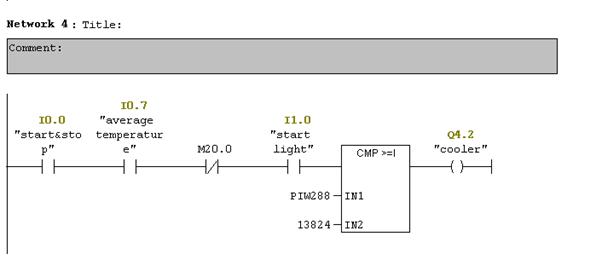

Network4:
در صورتی سیستم کنترل دما روشن باشد اگر دما از حد تعیین شده بالا تر باشد سیستم خنک کننده روشن می شود
(piw288سنسورآنالوگ احساس دما بوده و با مقدار مطلوب مقایسه می شود)

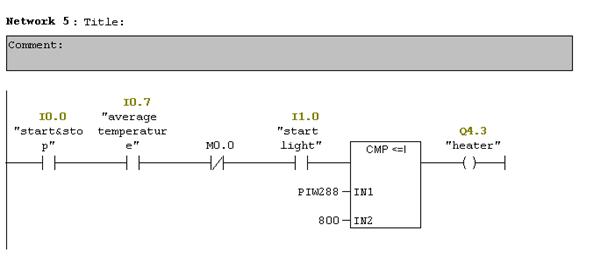

Network5:
در صورتی سیستم کنترل دما روشن باشد اگر دما از حد تعیین شده پایین تر باشد سیستم گرم کننده روشن می شود
(piw288سنسور آنالوگ دما بوده و با مقدار مطلوب مقایسه می شود)

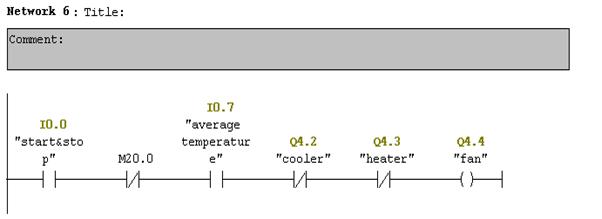

Network6:
درصورتی که سیستم خنک کننده و گرم کننده هر دو خاموش باشند تهویه روشن می شود.

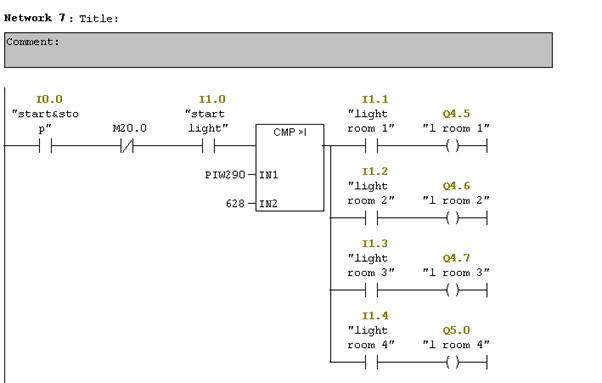

Network7:
باتوجه به مقدار نور محیط خروجی سنسور نور با مقدار مطلوب مقایسه شده که در صورت بیشتر بودن دسته ی اول چراغ ها روشن شده
و به چراغ های هر چهار اتاق دستور روشن شدن می دهد ولی هر اتاق در صورتی چراغش روشن می شود
که سنسور های درون اتاق شخص را درون اتاق تشخیص دهند.

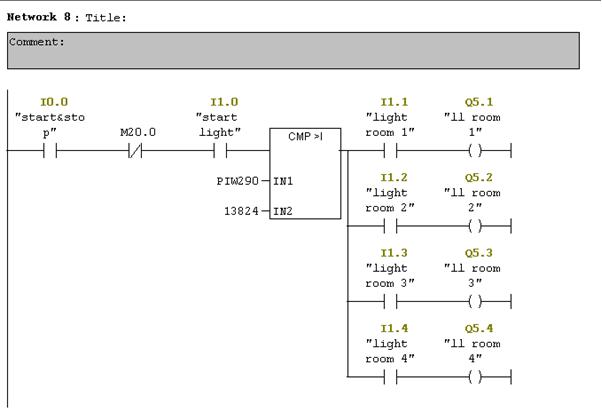

Network8:
در صورتی که نور محیط خیلی کم باشد (خروجی سنسور خیلی زیاد باشد)
دسته ی دوم چراغ ها روشن می شوند.که عمل روشن شدن همانند Networkقبل است.

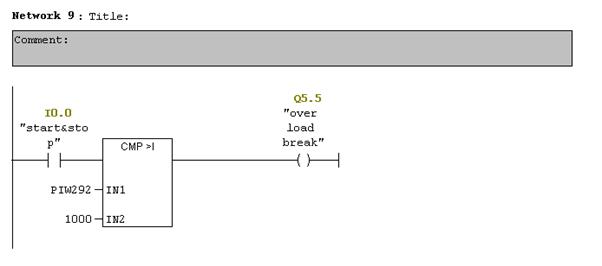

Network9:
این Networkاضافه بار را کنترل می کند و به صورت مداوم خروجی سنسور اضافه بار را با مقدار مطلوب کنترل می کند
و در صورت بیشتر بودن بر ق شبکه را قطع می کند.
