اتصالات ونحوه ساختن کابل در Industrial Ethernet ۱۳۹۱/۴/۹

ارسال به :

معرفی انواع کابل های شبکه و نحوه ساخت کابل Cross over
انواع کابل در شبکه های کامپیوتری
اتصالات ونحوه ساختن کابل در Industrial Ethernet
نکات مهم :
قبل از اينکه به معرفي کابل هاي شبکه و انواع و نحوه ساخت آن بپردازيم به نکات زير و استفاده از کابل ها در اتصال ماشين PLC، HMI، کامپيوتر توجه نمائيد:
-         در اتصال ماشين PLCبه کامپيوتر يا پروگرامر  از کابل مستقيم (       STRAGHT) استفاده شود.
-         در اتصال ماشين PLCبه HMIاز کابل کراس (      CROSS    ) استفاده شود.
-         در اتصال HMIبه کامپيوتر از کابل مستقيم (        STRAGHT   ) استفاده شود.
-         در اتصال دو PLCبه يکديگر از کابل کراس (         CROSS) استفاده شود.
-         براي اتصال چند PLCو HMIبصورت شبکه از سوئيچ و کابل مستقيم (       STRAGHT  ) استفاده شود.
-         کابل های UTP(Unshielded Twisted Pair(
مشخصه های کابل UTP

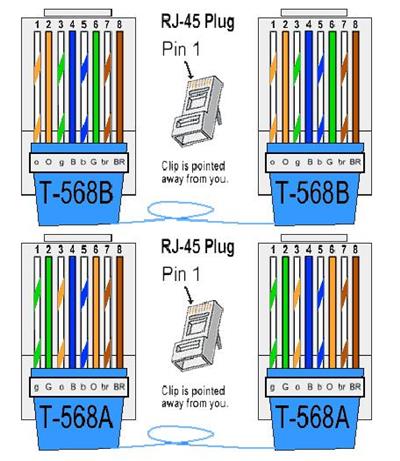

آموزش تصویری ساخت کابل شبکه :کابل کراس (cross cable)
و کابل مستقیم ( Straight Ethernet cable)
طریقه شبكه كردن دو رایانه به صورت مستقیم
براي آن دسته از کاربران که مي خواهند کامپيوتر خودرا با کامپيوتر ديگر شبکه نمايندو يا مي خواهند از طريق شبکه Industrial Ethernetماشين PLCکامپيوتر و HMIرا بهم اتصال دهند ، جزوه اي آموزشي بصورت تصويري و خود آموز نحوه ساختن انواع کابل و مراحل آماده سازي را آموزش ميدهد، آماده کرده ام، که توجه کاربران محترم و خواندن دقيق آن را توصيه مي نمايم.
ادامه فايل پيوست..
منبع : مدیران سایت
نویسنده / مترجم : خوش لفظ
ارسال کننده : خوش لفظ
تعداد بازدید : 5255
برای دانلود فایل ضمیمه باید عضو سایت باشید و بایستی مطلبی ارسال کنید , برای عضویت اینجا را کلیک کنید
